I den moderna elektronikens höginsatsvärld, från smarttelefonen i fickan till servern som driver ditt företag, är värme den tysta fienden. Strypning av prestanda, systeminstabilitet och för tidigt fel är alla konsekvenser av otillräcklig värmehantering. Så, hur säkerställer du att dina ömtåliga komponenter förblir svala under tryck? Svaret ligger ofta i ett bedrägligt enkelt material: denTermiskt ledande silikonpad.
Som en specialist på värmehantering med över två decenniers erfarenhet har jag sett hur korrekt applicering av detta material kan revolutionera produktdesign och livslängd. Det är inte bara en komponent; det är din första försvarslinje mot termisk nedbrytning.

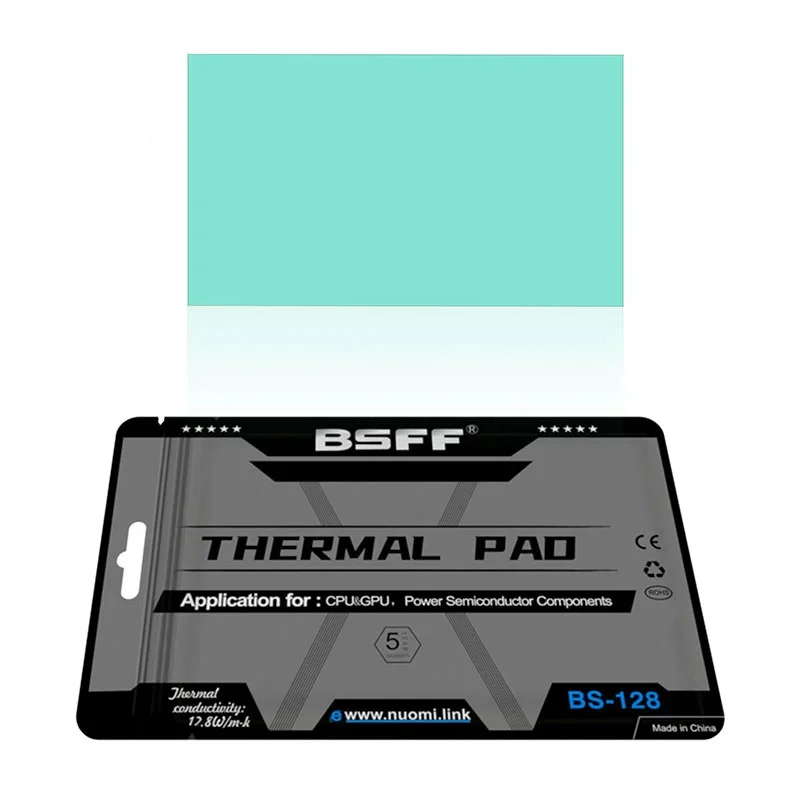

En termisk ledande silikondyna är ett mjukt, följsamt och mycket mångsidigt termiskt gränssnittsmaterial (TIM). Den är utformad för att överbrygga de mikroskopiska luftgapen mellan en värmealstrande komponent (som en CPU, GPU eller krafttransistor) och en kylfläns eller kyllösning. Eftersom luft är en dålig värmeledare skapar dessa luckor ett betydande termiskt motstånd. Silikonkudden fyller dessa tomrum och överför effektivt värme från komponenten, vilket säkerställer optimala driftstemperaturer och förbättrar enhetens tillförlitlighet.
Överlägsen luckfyllningsförmåga:Till skillnad från termiska pastor kan kuddar enkelt fylla stora och ojämna luckor, vilket kompenserar för toleransvariationer vid montering.
Elektrisk isolering:De ger utmärkt elektrisk isolering, förhindrar kortslutning samtidigt som de hanterar värme – en kritisk dubbelfunktion.
Exceptionell motståndskraft och återanvändbarhet:Dessa kuddar erbjuder enastående kompressionsmotstånd, vilket innebär att de bibehåller sin form och prestanda över tid, även efter flera termiska cykler. Många kan återanvändas vid prototypframställning eller reparationer.
Enkel applicering och omarbetning:De är rena och enkla att applicera, vilket eliminerar röran i samband med flytande lim eller termiska fetter. Detta påskyndar produktionen och förenklar underhållet.
Varaktighet:Beständig mot väderlek, ozon och många kemikalier, vilket säkerställer långsiktig stabilitet och prestanda.
Att välja rätt termiskt ledande silikondyna är av största vikt. Här är nyckelparametrarna du måste överväga, presenterade med den tydlighet en professionell kräver.
Nyckelparameterlista:
Värmeledningsförmåga:Mätt i W/m·K (Watt per meter-Kelvin). Detta är den mest kritiska egenskapen, som indikerar materialets inneboende förmåga att leda värme. Högre värden är bättre för mer krävande tillämpningar.
Hårdhet (eller mjukhet):Mätt på Shore 00-skalan. Ett lägre värde indikerar en mjukare dyna, som lättare anpassar sig till ytojämnheter för bättre gränssnittskontakt.
Tjocklek:Det tillgängliga utbudet av tjocklekar, avgörande för att fylla det specifika gapet i din montering.
Nedbrytningsspänning:Den elektriska spänningen vid vilken materialet misslyckas som isolator. Ett högre värde betyder bättre dielektrisk hållfasthet.
Volymresistivitet:Ett mått på materialets elektriska isoleringsförmåga.
Drifttemperaturområde:Spännet av temperaturer inom vilket dynan kommer att fungera tillförlitligt utan att försämras.
För att ge dig en tydlig och snabb jämförelse, här är en enkel tabell som beskriver några av våra standardproduktkvaliteter på Nuomi Chemical:
| Produktbetyg | Värmeledningsförmåga (W/m·K) | Hårdhet (Shore 00) | Tjockleksområde (mm) | Nyckelapplikationsfokus |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Högpresterande datorer, GPU:er |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Kraftelektronik, LED-belysning |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Servrar, telekominfrastruktur |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | IGBT:er för fordon med hög effekt |
Denna tabell är en utgångspunkt. På Nuomi Chemical är vi specialiserade på att utveckla skräddarsydda formuleringar för att möta de mest stränga och unika termiska utmaningarna.
F: Hur bestämmer jag rätt tjocklek för min applikation?
A:Den korrekta tjockleken bestäms av gapet du behöver fylla mellan värmekällan och kylflänsen. Det rekommenderas i allmänhet att välja en tjocklek på dynan som är något större (t.ex. 0,5 mm mer) än det uppmätta gapet. Detta säkerställer att när enheten är fastsatt, komprimeras dynan något, vilket skapar intim kontakt på båda ytorna utan att bli alltför komprimerad, vilket kan skada komponenter eller minska dynans effektivitet. Ta alltid hänsyn till tillverkningstoleranser i din design.
F: Kan en termisk ledande silikonkudde skäras till en anpassad form?
A:Absolut. En av de betydande fördelarna med termiska ledande silikonkuddar är att de är lätta att anpassa. De kan stansas exakt i praktiskt taget vilken form eller storlek som helst för att matcha din komponents fotavtryck. Detta möjliggör riktad kylning och förhindrar materialöverhäng som kan störa andra komponenter. För prototyper kan de till och med skäras rent för hand med ett vasst blad eller skalpell.
F: Vad är skillnaden mellan en silikonbaserad dyna och ett grafitark?
A:Även om båda används för termisk hantering, har de distinkta egenskaper. Termiskt ledande silikonkuddar är vanligtvis elektriskt isolerande, mjukare och utmärkta för att fylla tredimensionella luckor. De ger både termisk överföring och mekanisk dämpning. Grafitskivor, å andra sidan, är ofta mycket ledande i den plana riktningen (X-Y-axeln) men kan vara mindre effektiva genom sin tjocklek (Z-axeln). De är också elektriskt ledande, vilket kan vara en nackdel i applikationer som kräver isolering. Valet beror helt på dina specifika termiska, elektriska och mekaniska krav.
Det räcker inte att bara ha en dyna av hög kvalitet; korrekt tillämpning är nyckeln.
Ytförberedelse:Se till att både komponentens och kylflänsens ytor är rena, torra och fria från olja, damm eller rester av gamla termiska material.
Försiktig hantering:Ta bort skyddsfodren (om sådana finns) och hantera dynan i dess kanter för att undvika kontaminering.
Exakt placering:Rikta in dynan försiktigt över komponenten. När du har placerat den, försök att inte flytta den, eftersom det kan fånga luftbubblor.
Säker montering:Fäst kylflänsen jämnt, applicera konstant tryck enligt den rekommenderade kompressionskraften för dynan. Detta säkerställer ett enhetligt gränssnitt och optimal värmeöverföring.
I över två decennier har teamet på Nuomi Chemical (Shenzhen) Co., Ltd. legat i framkanten av materialvetenskap och utvecklat banbrytande termiska lösningar för en global kundkrets. Vi förstår att din termiska utmaning är unik. Det är därför vi inte bara säljer produkter; vi tillhandahåller partnerskap.
Vår expertis tillåter oss att erbjuda inte bara ett omfattande utbud av standard termiska ledande silikonkuddar utan också att samarbeta med dig om skräddarsydda formuleringar. Oavsett om du behöver en specifik balans mellan mjukhet och konduktivitet, en unik färg eller en anpassad stansad form, har vi den tekniska förmågan att leverera.
Låt inte termiska utmaningar begränsa din innovation. Låt oss hjälpa dig att bygga svalare, mer pålitlig och effektivare elektronik.
Kontaktaoss idag klNuomi Chemical (Shenzhen) Co., Ltd.för att diskutera dina projektkrav och begära gratisprover. Låt oss utveckla din termiska framgång tillsammans.
